射出成形の日常的な生産において、スクリューとバレルが本当に清潔であるかどうかは、最終製品の外観、全体的な機械的強度、および色や材料の切り替え効率に直接影響します。多くの場合、不良率が高いままの場合、その根本原因は、長時間の高温処理によって形成された残留炭化黒色斑点、混色繊維、または劣化材料の堆積物であることが多いです。

専門的な洗浄とは、単に洗浄剤を機械に通すだけではありません。レオロジー、熱力学、機械的原理を組み合わせた包括的なプロセスを経て、汚染物質を効果的に除去し、安定した処理条件を回復させるものです。

1. 物理的およびC 化学的な自然 ネジの汚染について

洗浄効率を向上させるための第一歩は、汚染物質がどのように形成され、スクリューやバレル表面に付着するのかを理解することです。

1.1 炭化堆積物の形成

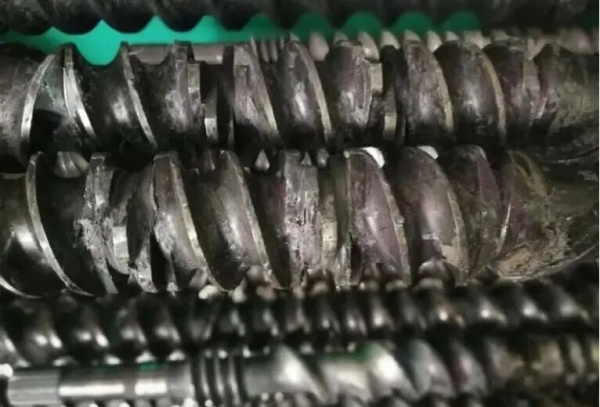

異物は、ねじ山の根元、逆止弁のない部分、狭い隙間などのデッドゾーンに蓄積しやすい。高温に長時間さらされると、閉じ込められたポリマーは徐々に酸化・分解し、最終的に硬い炭化層を形成する。

これらの炭素堆積物は非常に強い付着力を持つため、通常のパージによって発生する限られたせん断力だけでは除去が困難である。

1.2 色の残留と極性接着

カーボンブラックや有機赤色顔料など、多くの顔料は極性が高く、金属部品の微細な表面欠陥に強く付着する傾向があります。さらに、PAやEVOHなどの極性材料は金属表面への親和性が高く、色ムラが残ったり、切り替え時にパージが不完全になったりする原因となります。

2．主流の洗浄方法と技術原理

産業用洗浄方法は、一般的に4つのカテゴリーに分類され、それぞれ異なる物理的または化学的メカニズムに基づいています。

2.1 物理的変位法

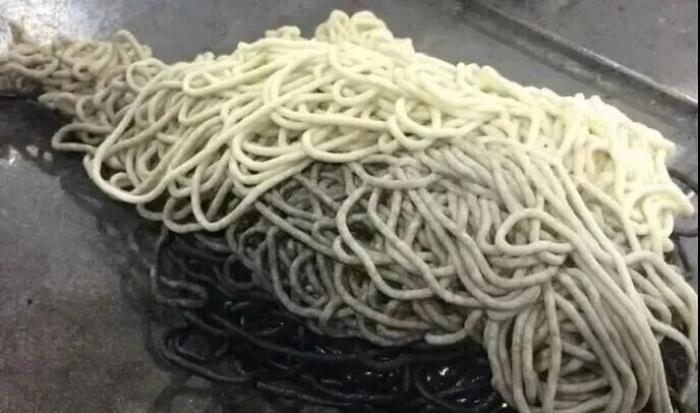

この方法は、パージ材と残留樹脂の粘度差を利用して置換を実現する。

重要な原理の一つは、高粘度押出成形である。一般的には、高分子量ポリエチレンや専用のパージ剤など、製造用樹脂よりも溶融指数（MI）が低く、溶融粘度が高い材料が用いられる。

粘度の高い溶融物は、バレル壁に対してより強いせん断力を発生させ、残留不純物を徐々に除去する。

パルス洗浄法が推奨されます。スクリューの回転速度を交互に変化させることで圧力変動を生み出し、デッドゾーンに閉じ込められた物質を剥離させるのに役立ちます。

2.2 化学分解法

この方法は、高温条件下で反応する化学洗浄剤中の活性成分に依存している。

膨張剤と界面活性剤は、隙間や行き止まりに浸透します。温度上昇に伴い、これらの物質は膨張し、炭化した分子構造を分解して残留物を軟化させ、排出を容易にします。

反応効果を最大限に引き出すためには、数分間浸漬することをお勧めします。

2.3 物理的摩耗法

ガラス繊維、炭酸カルシウム、セラミック粒子などの微細な硬質粒子をキャリア樹脂に添加する。

ネジの回転中、これらの粒子は流動するサンドペーパーのように働き、金属表面から頑固な汚れを徐々に除去します。

ただし、精密部品の損傷を避けるため、粒子硬度は窒化処理されたねじ表面の硬度（一般的にHV1000）以下に抑える必要がある。

2.4 完全分解清掃

この方法は、深刻な汚染、ドラム缶の詰まり、または計画的な大規模メンテナンスの場合にのみ使用されます。

スチール製のワイヤーブラシは絶対に使用しないでください。銅製のブラシまたはスクレーパーの使用をお勧めします。超音波洗浄が可能な場合は、機器への損傷を最小限に抑えることができます。

3. さまざまな素材に対応した専門的な洗浄方法

3.1 熱に弱い材料（PVC、POM）

PVCは高温で分解し、塩化水素ガスを放出する。このガスは機器を著しく腐食させる可能性がある。

洗浄は、専用のPVCパージ剤を使用し、通常の処理温度で行う必要があります。その後、PEやPPなどの安定した材料を低速で使用してバレルを密閉し、停止中の劣化を防ぐ必要があります。

3.2 色の変化：暗い色から明るい色へ

段階的な洗浄方法をお勧めします。まず、同じ材質の天然ベース樹脂を使用し、その後、より徹底的な洗浄のために化学洗浄剤を使用してください。

また、温度勾配法を用いることで、中間および後部のバレル温度を20～30℃上昇させ、粘度を下げて流れを改善し、さらに背圧を高めることで洗浄速度を向上させることも可能である。

3.3 高温材料（PEEK、PPS）

従来のパージ材は高温で炭化し、汚染を除去するどころか悪化させる可能性がある。

正しい方法は段階冷却です。まず高温パージ剤（400℃以上の耐熱性）を使用し、次に中温および低温のキャリア樹脂に移行しながら、徐々にバレル温度を下げていきます。

4. 洗浄効率に関する5つの主要な工学的パラメータ

4.1 背圧

洗浄中は背圧を上げる必要があり、通常は通常の生産設定の1.5～2倍にするのが目安です。

背圧を高めることで、溶融物の圧縮性が向上し、閉じ込められた空気が除去され、届きにくい部分との接触が強化されます。

4.2 スクリュー速度

高速と低速を交互に繰り返す方が、連続運転よりも効果的です。

高速回転はせん断除去効果を高め、低速回転は反応時間を延長させる。この組み合わせにより、内部乱流と洗浄範囲が向上する。

4.3 ノズル接触状態

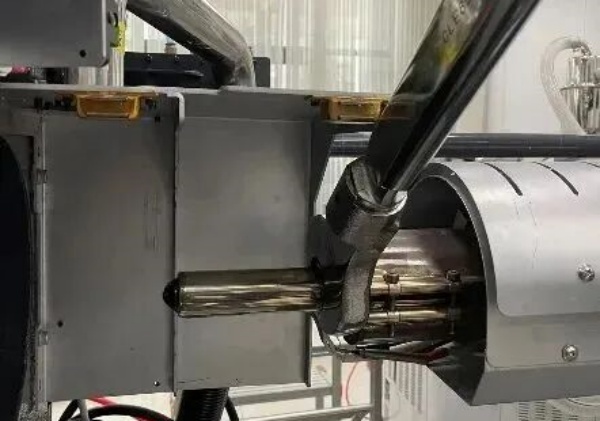

安全な場合は、洗浄中はノズルを閉じた状態に保ち、内部圧力を高めてください。

この蓄積された圧力は、奥深くに潜む残留物を押し出すのに役立ち、全体的な洗浄効率を向上させます。
