臭い 感覚的な体験であると同時に、品質を測る知覚基準でもあります。

車内という限られた空間では、プラスチックから漂う「新車の匂い」は高級感の象徴ではなく、むしろ消費者の大きな不満の原因となることが多いのです。

本稿は、工学の実践に基づき、臭気の発生源、メカニズム、分析手法、そして臭気制御戦略を体系的に探求する。材料エンジニアを支援することを目的としている。 自動車内装材の設計時に臭気リスクを発生源から低減 。

プラスチックの臭いはどこから来るのでしょうか?
プラスチック材料中の臭気分子は主に揮発性有機化合物（VOC）の形で存在し、それは 3つの主なメカニズム ：

1. 拡散： 未反応のモノマーと小分子は、材料内部から表面へと移動します。プラスチック中のVOCは、フィックの拡散の第二法則に従います。
例えば、ポリプロピレン（PP）におけるアルデヒドの拡散係数は約10⁻⁹cm²/sです。23℃では、平衡表面濃度に達するまでに最大48時間かかることがあります。しかし、温度が夏の車内温度に相当する60℃まで上昇すると、拡散速度は3～5倍に増加する可能性があります。

2. 脱着： 物質の表面に吸着された VOC 分子が周囲の空気中に放出されます。

3. 移行： VOC は可塑剤、潤滑剤、残留溶剤などの添加剤からも移行する可能性があります。

人間の鼻の仕組み：分子から脳まで

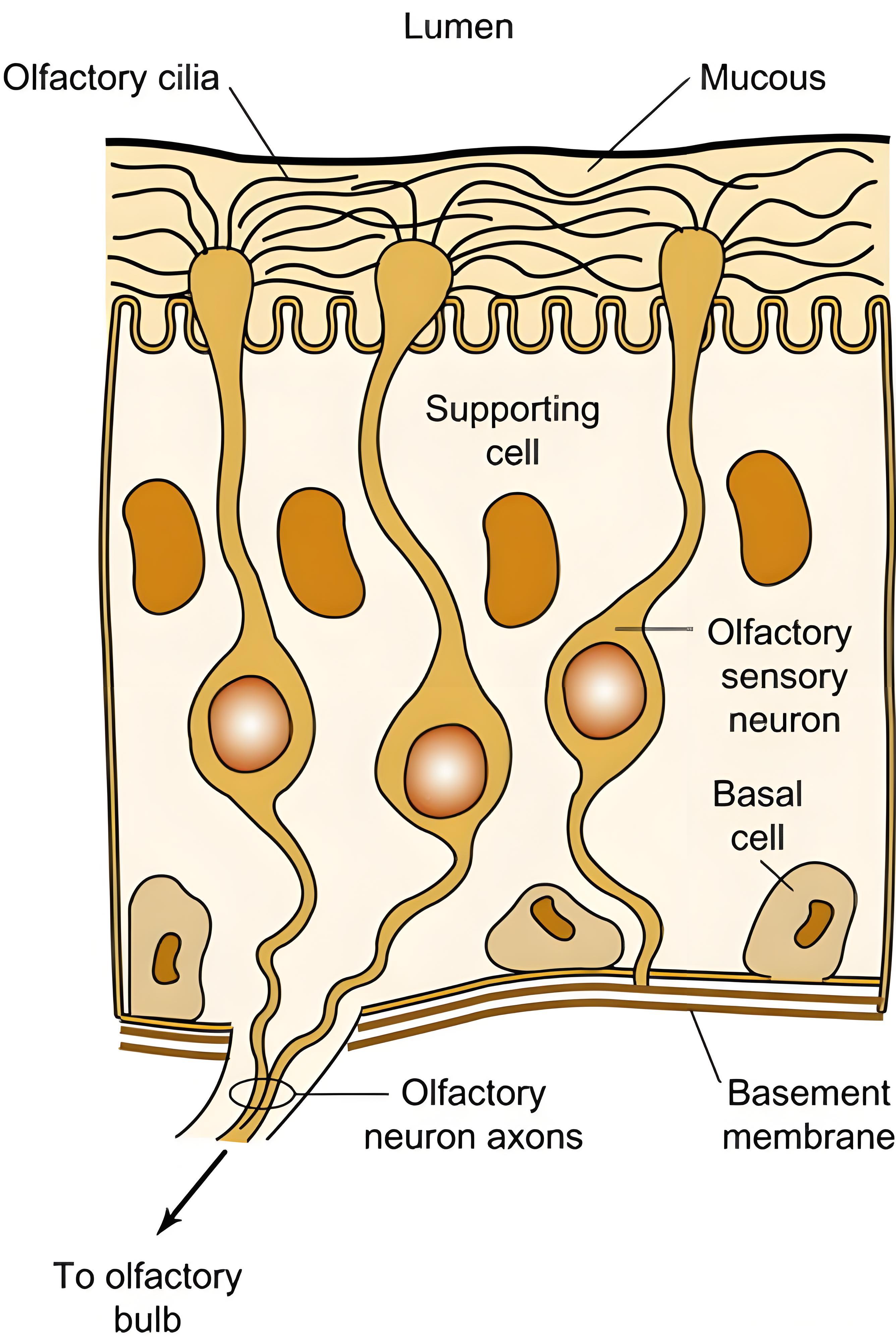

ノナナールやデカナールといったプラスチックから放出される揮発性分子が鼻腔に入ると、マイクロスケールで高精度な認識プロセスが始まります。嗅上皮（約5cm²）内には、約350種類の嗅覚受容体タンパク質が密集しています。これらの受容体は「分子錠」のように機能し、それぞれが特定の匂いの「鍵」を特異的に認識します。

(E)-2-ノネナールを例に挙げましょう。その炭化水素鎖構造は、嗅覚受容体OR51E2に-8.7 kcal/molの結合エネルギーで結合します。この特異的な相互作用がイオンチャネルの開口を引き起こし、電気信号を生成します。嗅覚シグナル伝達は「鍵と鍵穴モデル」に従います。嗅覚物質が繊毛上のGタンパク質共役受容体（GPCR）に結合すると、cAMPセカンドメッセンジャー経路が活性化され、細胞膜の脱分極が起こります。このシグナルは嗅神経線維を通って嗅球に伝達され、そこで僧帽細胞と房状細胞によって処理され、大脳皮質へと投射されます。

それぞれの嗅覚ニューロンは1種類の受容体しか発現していませんが、組み合わせ符号化を通じて、システムは数万種類の異なる匂いを区別することができます。例えば、ポリプロピレン（PP）から放出されるアルデヒドの混合物は、OR1A2やOR2J3といった受容体の組み合わせを活性化する可能性があります。

この生物学的認識メカニズムは、素材の臭気を評価するためのベンチマークとなります。例えば、PVC人工皮革から放出されるDEHPの濃度が2200µg/m³を超えると、その分子はOR3A4受容体に結合し、「刺激臭」として知覚されます。これはまさに、自動車内装デザイナーが避けたい閾値です。

人間の嗅覚の背後にある分子受容体相互作用メカニズムを理解することで、材料エンジニアは「人間の嗅覚知覚マップ」に基づいて低臭性配合をリバースエンジニアリングすることができます。

さまざまなプラスチックの典型的な臭いとその発生源

臭気生成のメカニズム
プラスチック素材の臭いは突然現れるのではなく、 処理、保管、使用 。

主なメカニズムは次のとおりです。

1. 熱劣化： 処理温度が高いと分子鎖が切断され、低分子量の臭気化合物（アルデヒドなど）が生成されます。

2. 酸化分解： 酸化防止剤やポリマーの酸化により不快な臭いが発生します (例: BHT 酸化生成物)。
ポリアミド (PA66): 熱酸化分解により、2-エチルシクロペンタノンなどのシクロペンタノン化合物が生成されます。この化合物は、100°C で 300 時間熟成すると濃度が最大 0.3 μg/g に達し、「薬品のような」臭いが発生します。

3. 光老化： UV 放射によりポリマー鎖が切断され、小さな分子ガスが放出されます。

4. 処理残渣： 完全に除去されていない残留触媒または溶媒。
ポリウレタン (PU): トリエチルアミンなどのアミン触媒は臭気閾値が非常に低く (0.67 μg/m³)、PU フォーム特有の「魚臭い」臭いの主な原因です。

方法 アナ 溶解する プラスチックの臭い？

C プラスチックの試験と評価の一般的な方法 お ドア 含む：

エンジニアはどのようにして臭いを発生源で制御できるのでしょうか?
材料選択の段階で臭気を制御することが、最も費用対効果が高く、効果的な戦略です。

以下の推奨事項が提案されています。

「嗅覚体験」から「分子設計」への選択革命
自動車内装の低臭化は、単に感覚の最適化の問題ではなく、ポリマー化学、物質移動速度論、分析化学を網羅した体系的なエンジニアリングアプローチを必要とします。

材料選択エンジニアにとって、「構造 - 性能 - 臭気」間の相関関係を確立することは不可欠です。
PPの分子鎖の規則性が 15% アルデヒドの放出は、 38% ;
PVC可塑剤の分子量が 300 Daから500 Da 移住率は 60% 。

この分子レベルの設計ロジックこそが、低臭性材料の技術的ボトルネックを打破する鍵となります。
