熱可塑性複合材料における熱処理の重要な役割

熱可塑性複合材料（TPC）は、従来の熱硬化性複合材料に比べて、迅速な加工性と複数回の再加熱・成形が可能であることなど、大きな利点を備えています。TPCの溶融・凝固は化学反応ではなく物理的変化を伴うため、リサイクル性と製造効率の向上を実現します。

しかし、最適な性能を実現するには、熱処理プロセスを正確に制御する必要があります。このプロセスには、加熱、溶融処理、冷却の各段階が含まれており、特に冷却時にはポリマーが所望の状態に到達するように細心の注意を払う必要があります。

加熱により粘度が低下しゲル化が促進される熱硬化性複合材料とは異なり、TPC では冷却段階が結晶度と最終特性を制御するために最も重要です。

ポリマーの熱特性

ポリマーマトリックスの熱挙動を理解することは、効果的な熱処理の基本です。材料サプライヤーは通常、以下の重要なパラメータを提供します。

これらの特性は通常、温度の関数として熱の流れを追跡する示差走査熱量測定法 (DSC) を使用して測定されます。

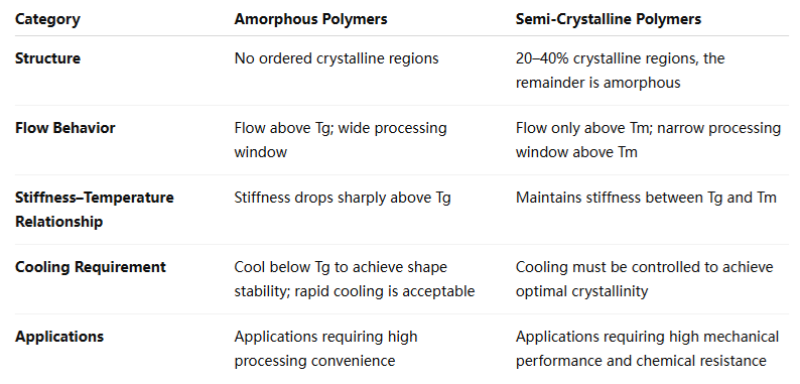

非晶質ポリマーと半結晶性ポリマーの選択は、熱処理の要件に大きな影響を与えます。

非晶質ポリマー 整列した結晶構造を持たず、Tgを超えると流動し始めます。粘度は温度上昇とともに徐々に低下するため、比較的広い加工範囲を提供します。

半結晶性ポリマー 通常、結晶化度は20～40%です。TgとTmの間では剛性を維持し、Tmに到達した後に初めて流動を開始するため、加工可能な範囲は狭くなりますが、高温性能は優れています。

加熱段階では、TPC は処理温度 (Tp) まで下げられ、熱劣化なしに成形できるほど十分に低い粘度が達成されます。

非晶質ポリマーの場合、転移はTgで起こりますが、半結晶性ポリマーの場合、転移はTmで起こります。製品のデータシートには通常、推奨される処理温度範囲が規定されています。

PAEK ファミリーなどの高性能ポリマーの場合、処理中の酸化を防ぐために、上限温度（多くの場合 400°C 前後）が定義されています。

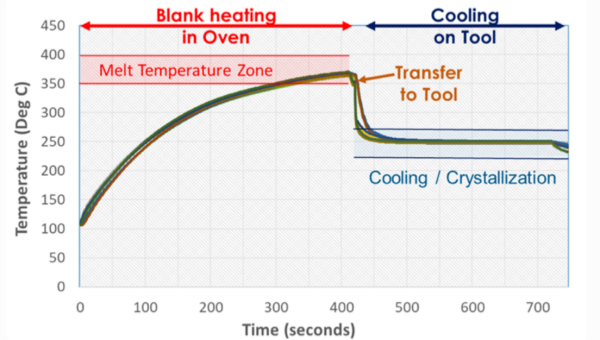

冷却は、結晶度と最終的な性能を決定するため、熱可塑性複合材料、特に半結晶性ポリマーにとって最も重要な段階です。

アモルファス TPC では、寸法安定性を実現するために Tg 以下に冷却するだけで済むため、非常に高速な生産サイクルが可能になります。

半結晶性ポリマーでは、核生成と結晶成長を可能にするために、Tc 範囲内で制御された冷却が必要です。

結晶化度は耐環境性と機械的特性に大きな影響を与えます。最適な結晶化度は通常20%から40%です。

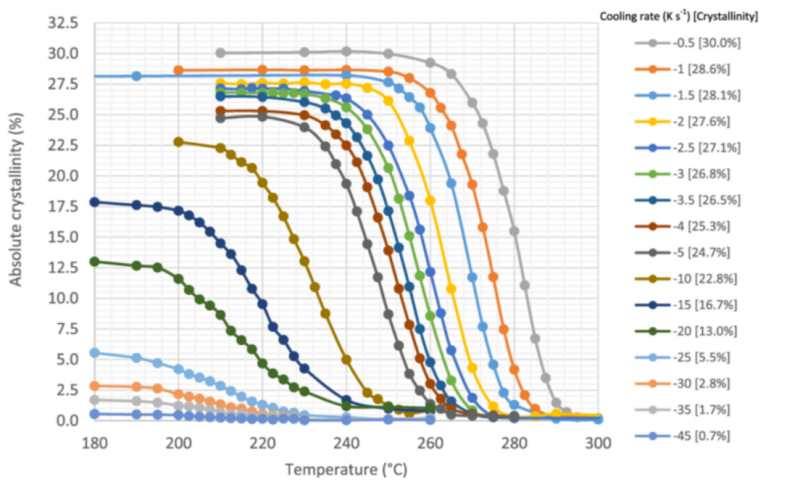

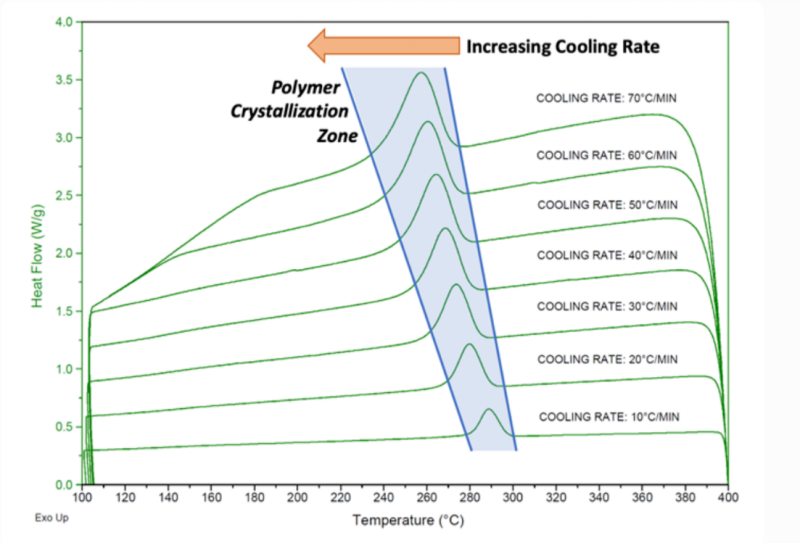

冷却速度が速いほど Tc が低下し、結晶化ウィンドウが広がりますが、極端に急速な冷却は結晶化が不完全になる可能性があります。

冷却は半結晶性ポリマーの体積変化を引き起こし、内部応力を発生させます。予測モデリングツールを用いることで、エンジニアはこれらの影響を補正し、金型設計を最適化することができます。

熱可塑性複合材料は、レイアップ、コンソリデーション、成形、溶接といった複数の熱サイクルに耐えることができます。適切に制御された高性能熱可塑性材料は、Tmを超える繰り返し加熱後でも安定した機械的特性を維持します。

熱処理は、熱可塑性複合材料の性能を最適化する上で重要な役割を果たします。冷却は、半結晶系における結晶化度と寸法安定性を制御し、非晶質ポリマーは製造サイクルの高速化を可能にします。

適切な熱管理により、メーカーは航空宇宙や自動車などの要求の厳しい業界向けに高性能コンポーネントを確実に製造できます。
